漂珠的形成機(jī)制是什么?主要內(nèi)容如下。

　　燃煤電廠大多將煤磨成煤粉，送入爐內(nèi)懸浮燃燒。

　　煤的大部分可燃成分(碳和有機(jī)物)被燃燒，而粘土的不可燃成分(硅、鋁、鐵、鎂等)在爐膛1300攝氏度的高溫下開始熔化，形成石英玻璃和莫來石多孔共生體，孔內(nèi)充滿氣體。當(dāng)爐溫達(dá)到1400攝氏度時(shí)，熔融顆粒的表面張力會(huì)使表面降到低值，棱角可以從表面收縮，熔融顆粒會(huì)漂浮滾動(dòng)形成球體。此時(shí)，CO.CO2.N2.H2等多孔氣體被包裹在球中。當(dāng)爐溫繼續(xù)升高時(shí)，玻璃球體內(nèi)的氣體膨脹，使球體增大，殼體變薄，形成中空球體。當(dāng)中空球體離開爐膛并迅速冷卻時(shí)，它們變成了硬殼體的玻璃珠。由于壁厚和重量的不同，這些玻璃珠可分為兩類。

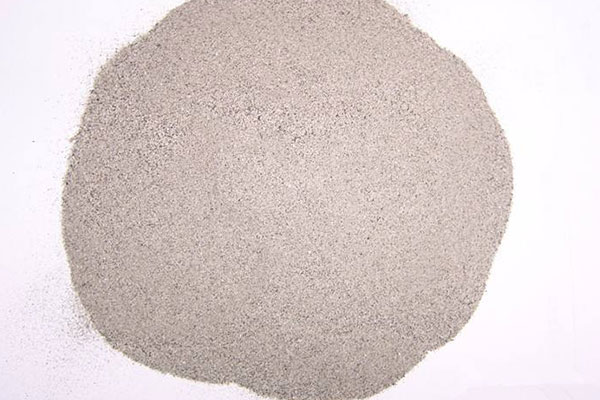

　　其中一種是薄壁中空球體(壁厚是直徑的十分之一)，因?yàn)樗�可以漂��，所以被稱為“漂珠”。

　　另一種是壁厚中空球體(壁厚為直徑的三分之一)和實(shí)心球體，因其較重而沉入水底，故稱“沉珠”，含鐵量高的稱為“磁珠”。漂珠在粉煤灰中含量很小，一般只有0.2-0.5%，少數(shù)可以達(dá)到1%，沉珠量很大，約為粉煤灰的30-70%。漂珠的產(chǎn)量和質(zhì)量與煤種、煤的細(xì)度、鍋爐的負(fù)荷、燃燒條件等因素有關(guān)。每個(gè)電廠之間。一個(gè)電廠和不同的鍋爐之間。一個(gè)鍋爐在不同的時(shí)間有很大的不同。一般來說，發(fā)熱量高、硫含量低的煙煤漂珠量多:無煙煤漂珠量少，棕煤漂珠量少甚至沒有漂珠。爐內(nèi)溫度低于1400攝氏度，漂珠很少形成:1400-1500攝氏度以上，形成的漂珠會(huì)爆裂成碎片。因此，爐溫過高或過低都會(huì)影響漂珠的形成。
